Wasserdosiergeräte

Die Modelle der 1.x Reihe verfügen über einen 1/2″-, die der 2.x-Reihe über einen 3/4″-Anschluss.

Die Bezeichnung ST steht für Edelstahl-, PC für Kunststoffgehäuse (Polycarbonat). Beide Ausführungen sind technisch identisch.

Bei Geräten mit der Bezeichnung x.0 wird die gewünschte Dosiermenge über einen numerischen Ziffernblock, bei Geräten mit der Bezeichnung x.1/x.2 über Pfeiltasten eingegeben.

Bei den Geräten mit der PCE-Bezeichnung ist die Ventilvorrichtung als externer Baukörper vom Steuerteil getrennt und wird per Kabel auf Entfernung gesteuert. Das ermöglicht eine Anwendung unter speziellen, z.B. raumspezifischen Gegebenheiten und erlaubt das Dosieren von Wasser mit einer max. Temperatur von 90°C.

Alle Prozesse werden von einem Mikroprozessor gesteuert. Die Bedienung des Gerätes wird mit Hilfe der Tasten an der Front durchgeführt. Bei jedem Gerätestart wird eine automatische Funktionsprüfung durchgeführt. Im Falle eines Fehlers wird der Nutzer über die Anzeigen, Funktionslampen und akustische Signale informiert.

Technische Daten

Eingabe digital (über Ziffernblock)

Edelstahl oder Kunsttoffgehäuse (Polycarbonat)

Anschluss 1/2″ oder 3/4″

Wassertemperatur bis 60ºC

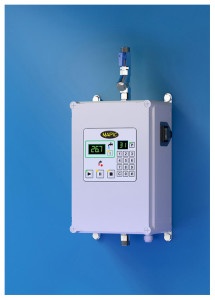

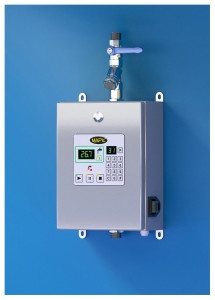

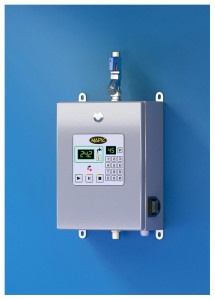

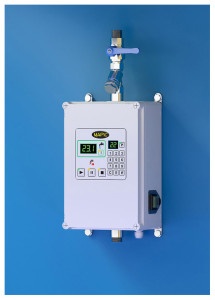

 aDW1-0S-01 aDW1-0K-01 aDW2-0S-01 aDW2-0K-01
aDW1.0ST aDW1.0PC aDW2.0ST aDW2.0PC

Einstellbare Dosiermenge 0,1 – 999 Ltr. 0,1 – 999 Ltr. 1 – 999 Ltr. 1 – 999 Ltr.
Wasserdurchlauf bei 3 bar Leitungsdruck 25 l/min 25 l/min 40 l/min 40 l/min
Dosiergenauigkeit ± 1% ± 1% ± 1% ± 1%
Programmspeicher für Dosiermengen 50 50 50 50
Alarmsignal optisch + akustisch
Wasseranschluss DN15 – ½“ DN15 – ½“ DN20 – ¾“ DN20 – ¾“
Maximaler Leitungsdruck 16 bar 16 bar 16 bar 16 bar
Stromanschluss 230V – 35VA 230V – 35VA  230V – 35VA  230V – 35VA
Gewicht 5,5 kg 5,5 kg 7,0 kg 7,0 kg
Abmessungen in mm (Gehäuse ohne Rohranschlüsse) 300x220x135 300x200x135 300x220x135 300x200x135



Eingabe manuell (über Pfeiltasten)

Edelstahl oder Kunsttoffgehäuse (Polycarbonat)

Anschluss 1/2″ oder 3/4″

Wassertemperatur bis 60ºC

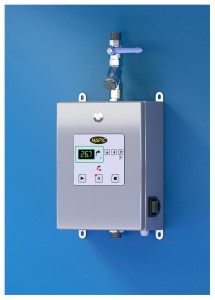

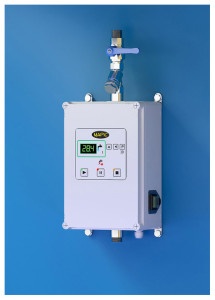

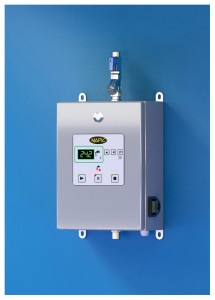

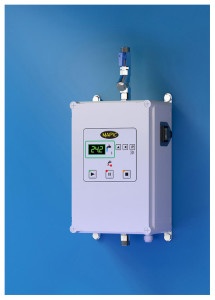

 aDW1-1S-1-2S-01 aDW1-1K-1-2K-01 aDW2-1S-01 aDW2-1K-01
  aDW1.1ST
aDW1.2ST		 aDW1.1PC
aDW1.2PC		 aDW2.1ST aDW2.1PC

Einstellbare Dosiermenge aDW1.1: 1-999 Ltr.
aDW1.2: 0,1-99,9 Ltr.		 aDW1.1: 1-999 Ltr.
aDW1.2: 0,1-99,9 Ltr.		 1 – 999 Ltr. 1 – 999 Ltr.
Wasserdurchlauf bei 3 bar Leitungsdruck 25 l/min 25 l/min 40 l/min 40 l/min
Dosiergenauigkeit ± 1% ± 1% ± 1% ± 1%
Programmspeicher für Dosiermengen
Alarmsignal optisch + akustisch
Wasseranschluss DN15 – ½“ DN15 – ½“ DN20 – ¾“ DN20 – ¾“
Maximaler Leitungsdruck 16 bar 16 bar 16 bar 16 bar
Stromanschluss 230V – 35VA 230V – 35VA  230V – 35VA  230V – 35VA
Gewicht 5,5 kg 5,5 kg 7,0 kg 7,0 kg
Abmessungen in mm (Gehäuse ohne Rohranschlüsse) 300x220x135 300x200x135 300x220x135 300x200x135

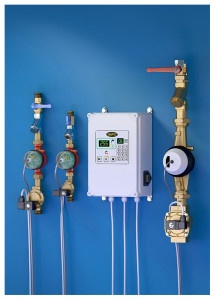

Wasserdosierer mit Steuergerät und externer Ventilvorrichtung
Kunsttoffgehäuse (Polycarbonat)
Wasserleitung bis DN40 – 1½”
Wassertemperatur bis 90ºC 		  aDWPCe-01-LB-R  aDW1.0STe-Frontwandschnitt-141107-02
aDW1.0PCE
 aDW1.1PCE
aDW1.2PCE		 aDW2.0PCE aDW2.1PCE aDW3PCE aDW4PCE aDW5PCE
Einstellbare Dosiermenge 0,1-999 Ltr. 1-999 Ltr.
0,1-99,9 Ltr.		 1 – 999 Ltr. 1 – 999 Ltr. 5 – 995 Ltr.
10-9990 Ltr.		 5 – 995 Ltr.
10-9990 Ltr.		 5 – 995 Ltr.
10-9990 Ltr.
Wasserdurchlauf bei 3 bar Leitungsdruck 25 l/min 25 l/min 40 l/min 40 l/min 105 l/min 165 l/min 265 l/min
Dosiergenauigkeit 0,1l/1l 0,1l/1l 1l 1l 5l/10l 5l/10l 5l/10l
Programmspeicher für Dosiermengen
Alarmsignal optisch + akustisch
Wasseranschluss
DN Nennweite		 DN15 – ½“ DN15 – ½“ DN20 – ¾“ DN20 – ¾“ DN25 – 1″ DN32 – 1¼” DN40 – 1½”
Maximaler Leitungsdruck 16 bar 16 bar 16 bar 16 bar 16 bar 16 bar 16 bar
Stromanschluss 230V – 35VA 230V – 35VA 230V – 35VA 230V – 35VA 230V – 35VA 230V – 35VA 230V – 35VA
Abmessungen in mm (Gehäuse) 300x220x135 300x200x135 300x220x135 300x200x135 300x200x135 300x200x135 300x200x135
